Beltet ankerborerigg

Varenr.: BHD-360
Produktnavn: Beltet ankerborerigg
Merke: BEALONG
Motor: DCEC
Tilpasning tilgjengelig
MOQ: 1

Beskrivelse

Produktintroduksjon

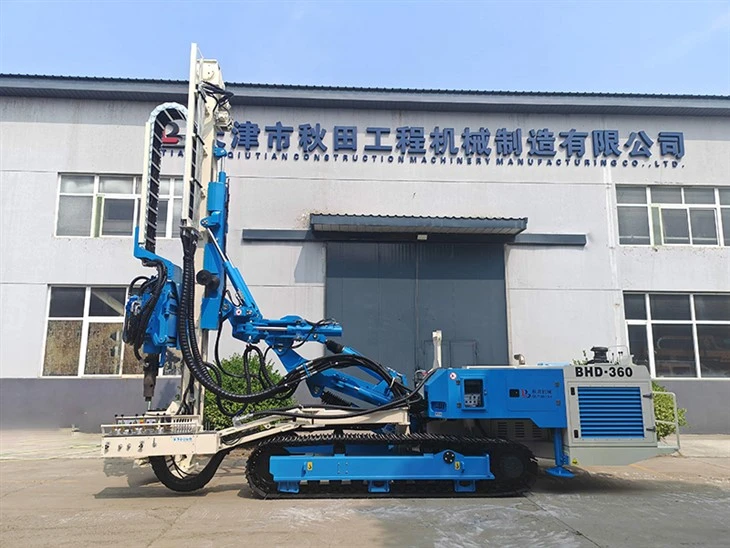

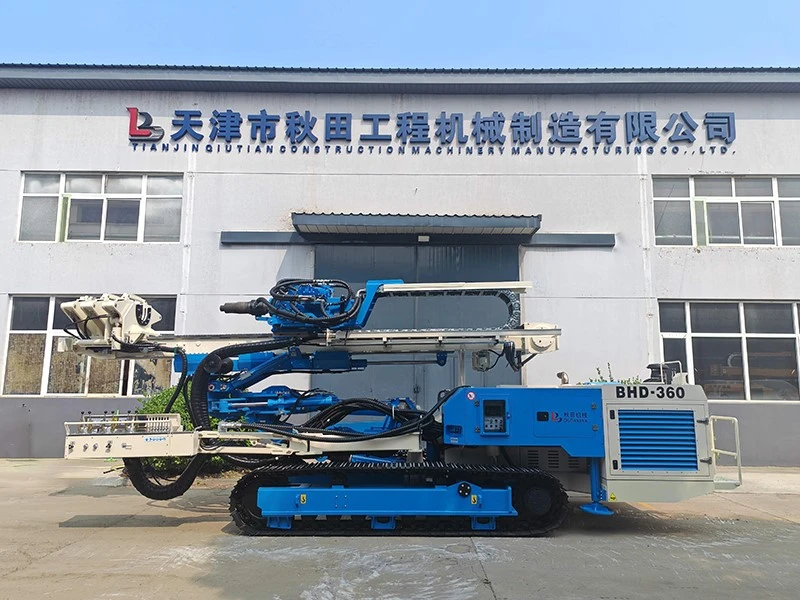

Den totale vekten av denne belteankerboreriggen er 21 tonn. Den drives av en Dongfeng Cummins National III-motor med en merkeeffekt på 264KW. Alle de hydrauliske komponentene er importerte kjente-merker, som Danfoss og Eaton. Hele systemet vedtar hydraulisk proporsjonal drift med trinnløs hastighetsregulering. Last-sensitivt tilbakemeldingssystem, energibesparende-og svært effektivt; Standardeffekten til krafthodet drevet av fire motorer er 27 000 Nm (32 000 Nm kan legges til som en ekstra effekt). Mate- og dragsystemet av motor + reduksjonstype er av stabil kvalitet og lett å vedlikeholde. Flerveis-hjørnesystem, gratis og fleksibelt; Designet med tre-klemmer med en flytemekanisme gjør det mer praktisk å laste og losse borerøret. Det ekstra asimutmålesystemet overvåker den vertikale (eller horisontale) vinkelen til borehullet. Kombinert med det optimalt utformede overordnede hydrauliske systemet, fungerer boreriggen jevnt i konstruksjonen av dype og store hull.

Tekniske spesifikasjoner

BHD-360 Beltet ankerborerigg
Motor
DCEC		QSC8.9-C360
Maks. kraftutgang	KW	264
Nominell ytelse ved 2200 rpm	KW	264
Elektrisk system	V	24
Drivstofftankkapasitet	L	500
Hydraulisk system
Hydrauliske pumper
1. krets driftstrykk	Mpa	0-28
2. krets driftstrykk	Mpa	0-25
3. krets driftstrykk	Mpa	0-25
Hydr. oljetankkapasitet	L	600
Crawler base
Crawler type		LG-171
Slepekraft	kN	180
Crawler hastighet	km/t	1.6/2.4
Grunntrykk	N/cm²	6.5
Total bredde	mm	2540
Lengde på belteenheter	mm	3150
Bakkeklaring	mm	350
Bormast type
Fôrlengde	mm	4200
Matekraft	kN	220
Tilbaketrekkingskraft	kN	220
Matehastighet	m/min	0-12.5
Tilbaketrekkingshastighet	m/min	0-12.5
Rask matehastighet	m/min	0-66
Rask tilbaketrekkingshastighet	m/min	0-66
Hydraulisk drifter
Driftsmåte		Rotary/Percussive
Perkusjonsfrekvens	Tider/min	0-1250
Maks. dreiemoment ved høy hastighet	Nm	13500
Maks. dreiemoment ved lav hastighet	Nm	27000
Høy rotasjonshastighet	r/min	0-124
Lav rotasjonshastighet	r/min	0-82
Klemområde	mm	60-320
Maks. klemkraft	KN	324
Vekt	kg	21000

Produktdetaljer

Produktapplikasjoner

1. Spesialisert teknikk med ultra-dyp/stor-diameter:

Den sporete ankerboreriggen er ideell for spesialiserte prosjekter som krever eksepsjonell borehullsdybde og -diameter-som 100–200 meter-klasse ultra-dype ankerkabler, stor-diameter anti-løftankerdiameter med bolter og bolter med høy{00 mm diameter, 8 mikropæler over 40 mm jet-avskjæringsvegger og damsiv{10}}kontrollerer fugegardiner. Den oppfyller fullt ut konstruksjonskravene til scenarier som involverer ultra-høy-dyp groper, store-vannkraftverk og ankerforsterkning for kryssende-elvebroer.

2. Prosjekter med høye-vanskeligheter under komplekse geologiske forhold:

Utstyrt med fire-motorer, høyt-dreiemoment, håndterer riggen enkelt komplekse lag-inkludert hardt fjell over 200 MPa i trykkstyrke, rullesteinslag, løse og oppsprukkede soner og tilbakefyllingslag. Den støtter spesialiserte teknikker som foringsrør-etter boring og ned--hulls (DTH) hammerboring, noe som gjør den allment anvendelig for operasjoner med høye-vanskeligheter som skredsanering, anti-skredpelekonstruksjon og nødrespons på geologiske katastrofer.

3. Stor-infrastrukturprosjekter:

Riggen er godt-egnet for operasjoner med høyt-volum og høy-intensitet, som skråningsstøtte for høy-hastighetsjernbaner og motorveier, avansert støtte for ultra-lange tunneler og skråningsforsterkning i store gruveområder. Med svært pålitelige importerte hydrauliske komponenter og et effektivt -laste-/lossesystem for stang, forkorter den konstruksjonssyklusene betydelig og minimerer risikoen for nedetid.

Kjernefunksjoner

Omfattende, multi-prosessboringsevne:

Støtter over 10 store konstruksjonsteknikker-inkludert fjellbolting/forankring, foringsrør-etter boring, DTH-hammeroperasjoner, mikropeling med stor-diameter, høy-jetfuging og dyp-hullsgardinfuging{{6} for å tillate rask veksling mellom prosesser komponenter.

Presisjonskontrollfunksjonalitet:

Benytter et fullt hydraulisk proporsjonalt kontrollsystem for å muliggjøre trinnløs justering av boretrykk og rotasjonshastighet. Integrert med et lastfølende tilbakemeldingssystem-, justerer den automatisk utgangseffekten for å matche motstanden som oppstår i de geologiske lagene. Et hjelpeorienteringsmålesystem gir sanntidsovervåking av borehullets stignings- og asimutvinkler (med en nøyaktighetsfeil på Mindre enn eller lik 0,5 grader), som tillater rettidig justering for å redusere risikoen for borehullsavvik.

Effektiv borestanghåndtering:

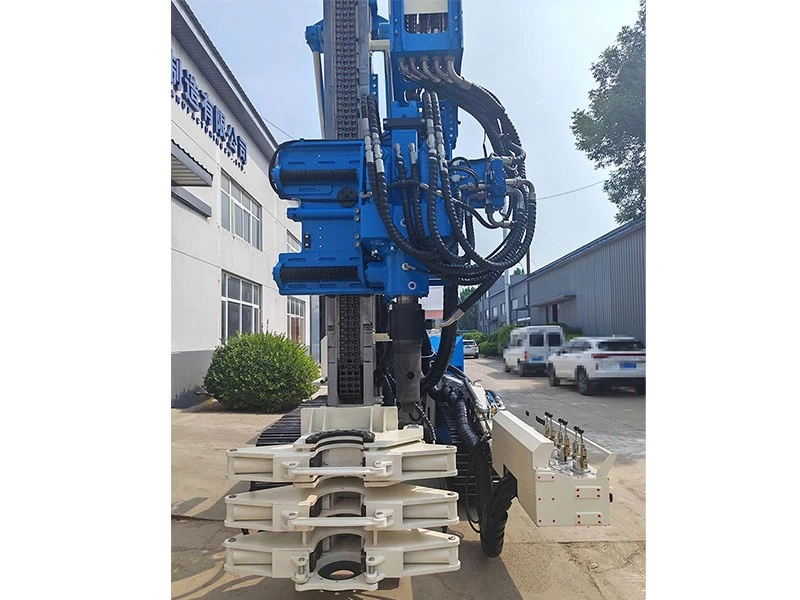

Har en trippel-klemmedesign utstyrt med en flytemekanisme som automatisk justerer borestangens gjenger. Dette muliggjør automatisk tilsetting og fjerning av borestang uten manuell assistanse, noe som øker effektiviteten betydelig under dype-hullsstangskift samtidig som det forhindrer slitasje på borestangens gjenger.

Høyt-moment, høy-boring:

Det fire-motor-drevne krafthodet leverer et standard utgangsmoment på 27 000 Nm, som valgfritt kan oppgraderes til 32 000 Nm på forespørsel. Sammen med et stabilt motor-og-reduksjons-basert mating/retraksjonssystem, genererer det rikelig med skyvekraft og tilbaketrekkingskraft, noe som gir eksepsjonell evne til å bore gjennom hardt fjell og for å løse problemer med-borestrenger som setter seg fast i dype borehull.

Mulighet for fler-vinkeloperasjoner:

Utstyrt med et system for justering av flere-retninger, kan riggen fleksibelt endre borevinkler uten å kreve omplassering av hovedchassiset. Dette dekker hele spekteret av borekrav-inkludert horisontale, vertikale og skrånende orienteringer-og gjør den ideell for fler-punktsoperasjoner i komplekse eller begrensede arbeidsplasser.
